Kreutzwaldi tn. 3 katuseterrass

Kirjeldus

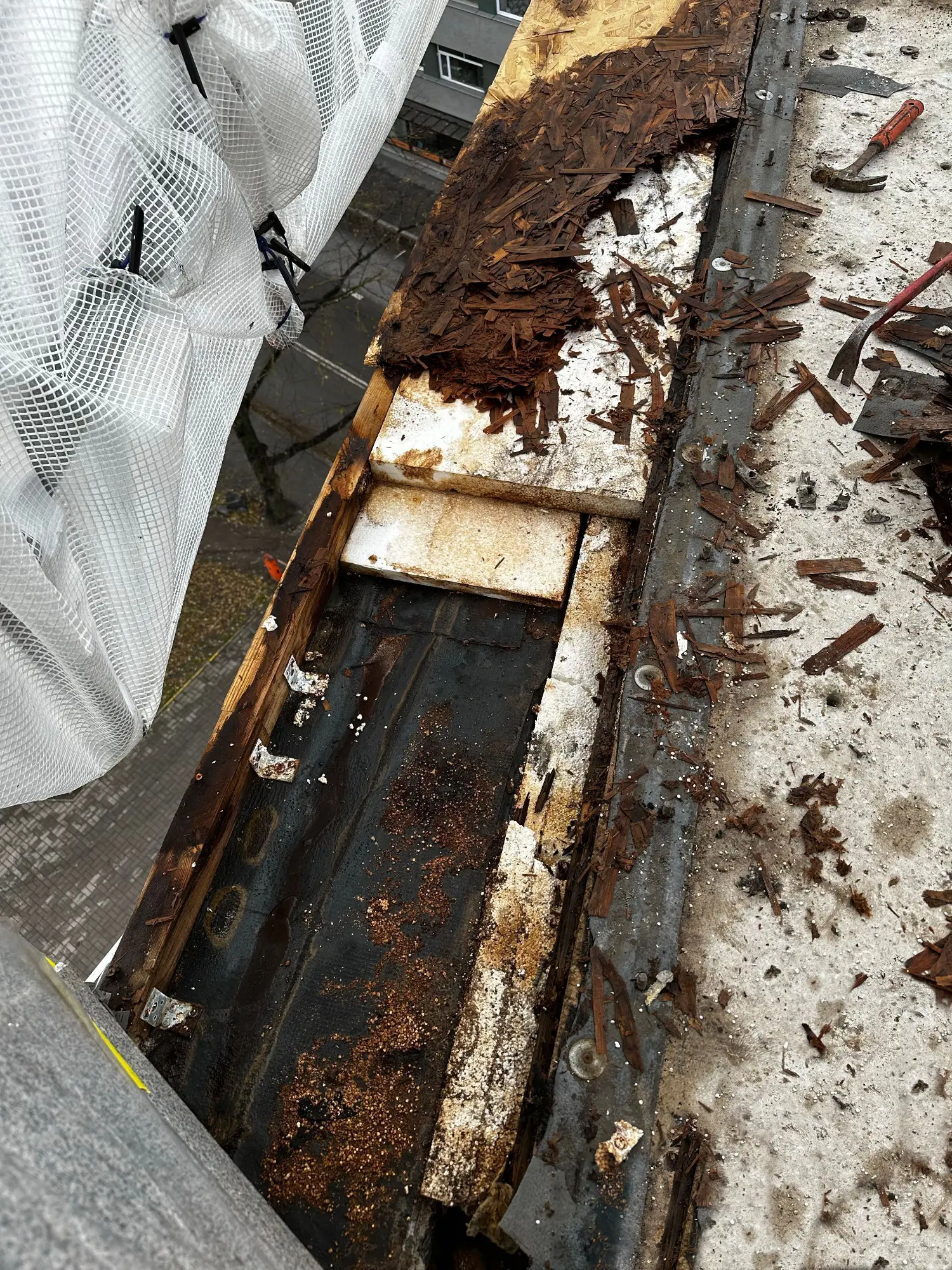

Kreutzwaldi tn. 3 kortermaja on ehitatud 2014. aastal. Kümne aasta jooksul on selgelt välja tulnud ehitusvead, mis on põhjustanud tugevad vihmaveelekked katuseterrassidel. Lekkisid nii seina- ja aknaliited ning klaasist välispiirde kinnitused. Terrassile on ehitatud sisemise äravooluga süvistatud vihmaveerenn. Renn paikneb terrassi hoonepoolses küljes, aknarea ees. Kogu terrassi on püütud veekindlaks saada PVC katusematerjaliga aga praktika on näidanud, et detailide veekindlust sellega on väga keeruline saavutada. Tulemuseks olid lekked allolevatesse ruumidesse ja katuseterrassi soojustuse ja betooni märgumine.

‍

Peamised faktid

Projekt: Kreutzwaldi tn 3 katuseterrassi renoveerimine
Tellija: KÜ Kreutzwaldi 3
Asukoht: Kreutzwaldi tn 3, Tallinn
Kasutatud süsteemid: Aluspinnast niiskust eemaldav süsteem - Triflex ProDrain, Terrassi hüdroisolatsioonisüsteem - Triflex BTS-P
Aeg: 2023
Pind: Katuseterrass 100 m²

‍

Väljakutsed

Kreutzwaldi 3 katuseterrassi puhul oli mitmeid väljakutseid. KÜ sooviks oli olukord mõistliku hinnaga pikaealiselt lahendada.

Meie jaoks tähendas see kalkuleeritud otsust allolevat soojustust ja betooni mitte eemaldada. Kuigi parimaks lahenduseks oleks märgunud soojustuse väljavahetamine, siis saime reaalselt pakkuda niiskuse eemaldamiseks väljatöötatud lahendust Triflex ProDrain. Selline süsteem sisaldab uue vedelplasthüdroisolatsiooni Triflex BTS-P all olevat õhukest ventileerivat matti. Mati servad on avatud terrassi servades, mille kaudu pääseb niiskus aluskonstruktsioonist välja ega lase veekindla kihi alla tekkida aururõhku.

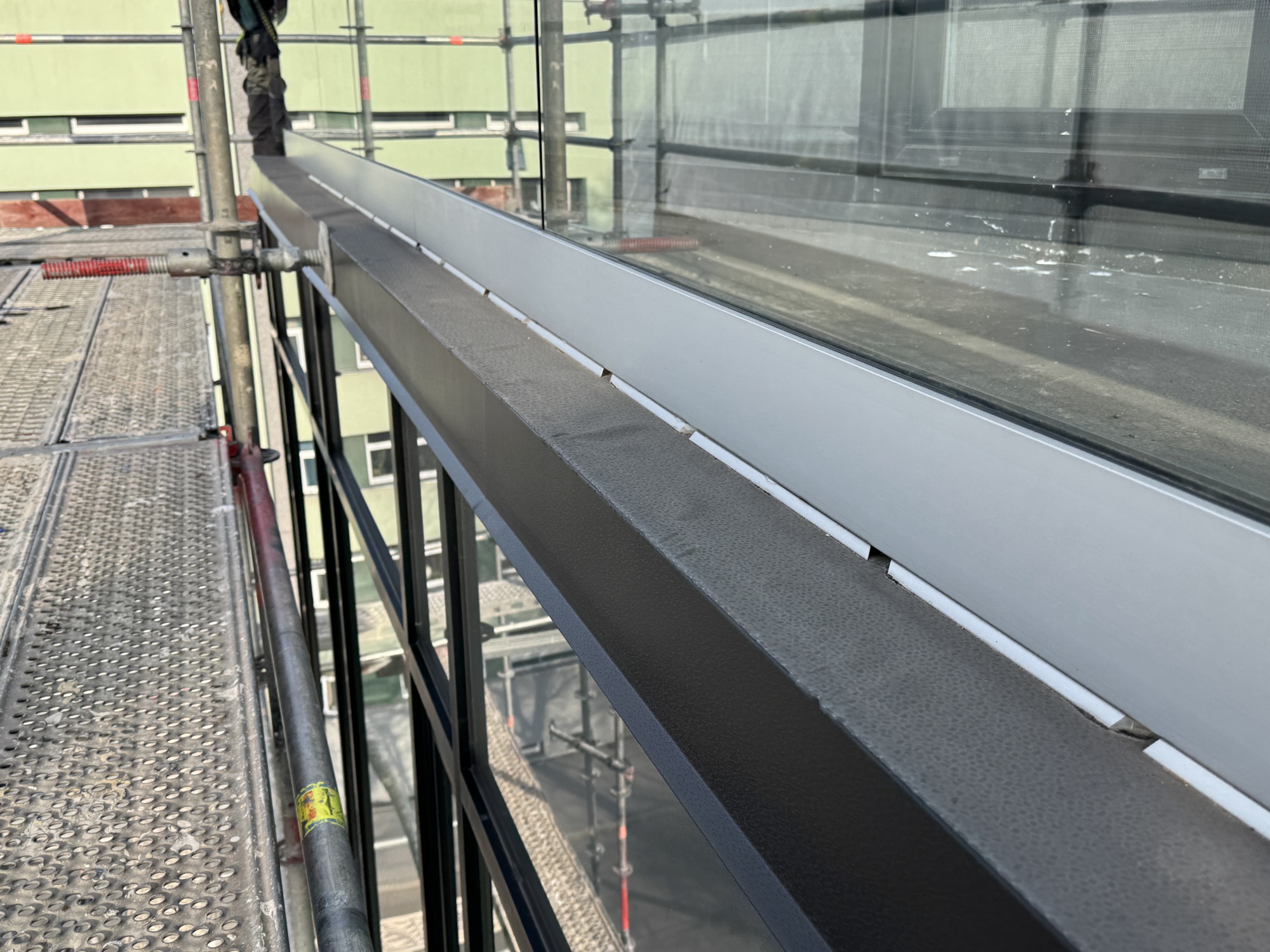

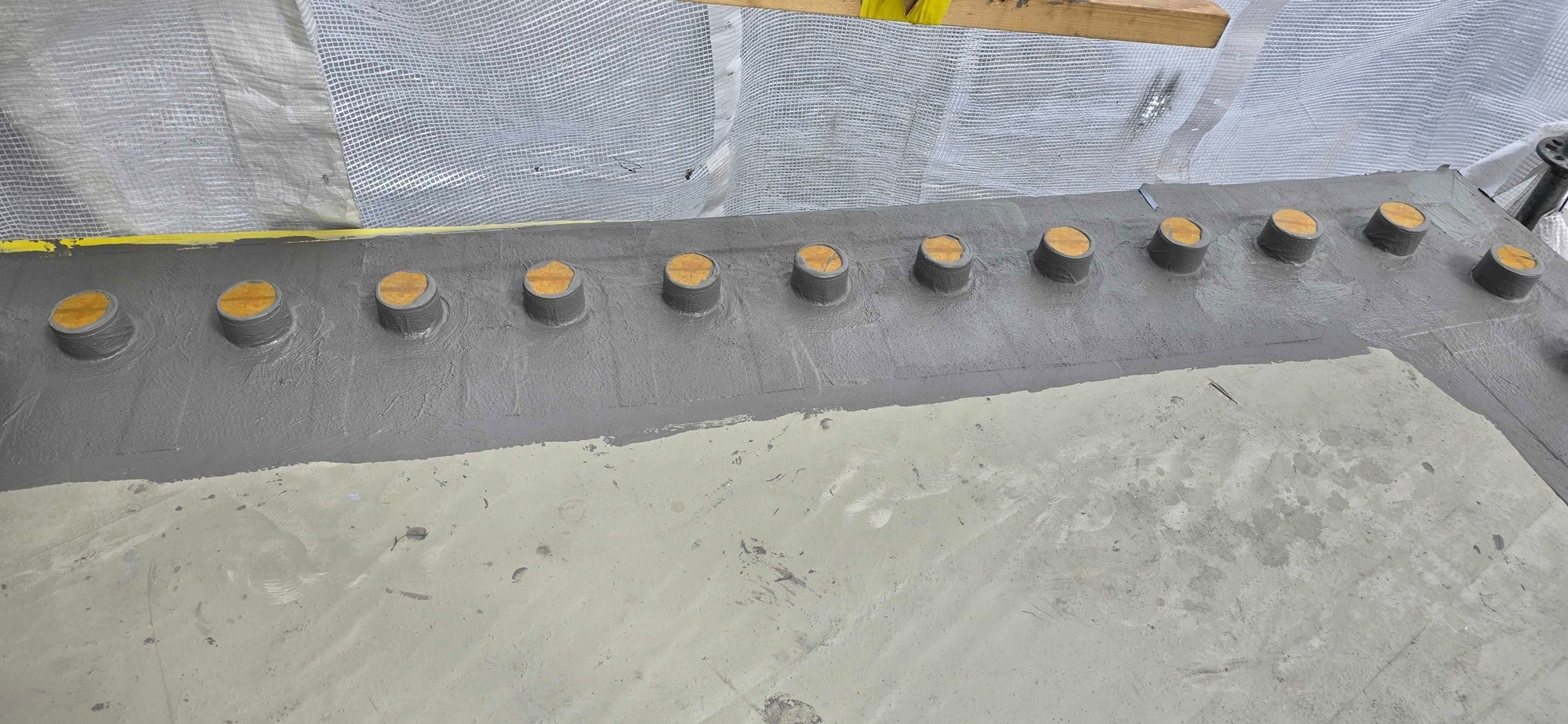

Suureks probleemiks osutus ka terrassi klaasist välispiirde kinnituste lekked. Piire oli kinnitatud alussiiniga vastu terrassikatet ja nihkega terrassi poole. Selline paigaldusviis ei lasknud piirde tagant vihmaveel ära voolata. Lahenduseks tõstsime alumiiniumist tugijalgadega kogu piirde 50mm terrassi pinnast kõrgemale. Uued jalad tegime veekindlaks jala läbimõõduga sobilike eelvormitud tugifliisiga armeeritud Trifex ProDetail vedelplastiga.

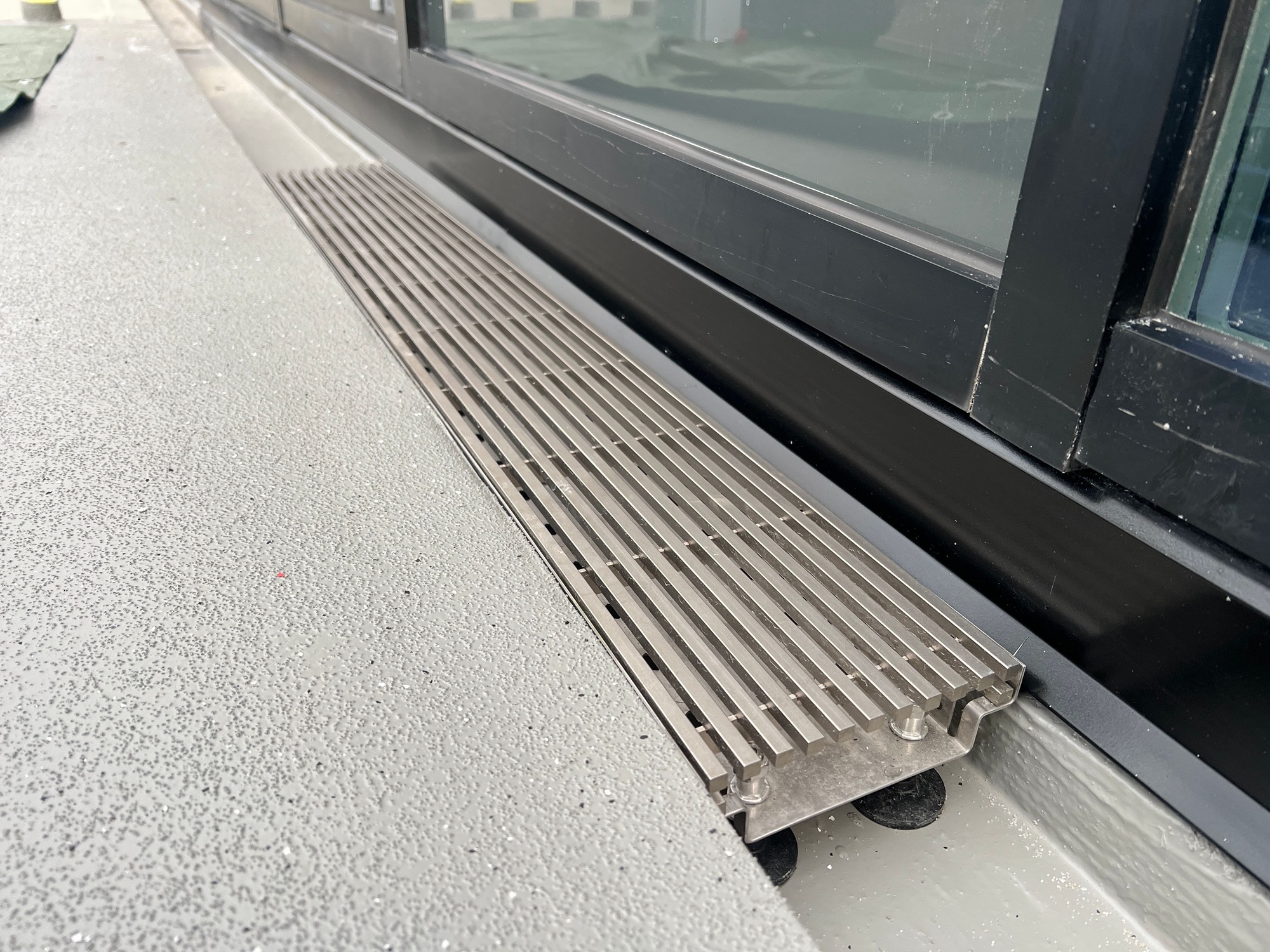

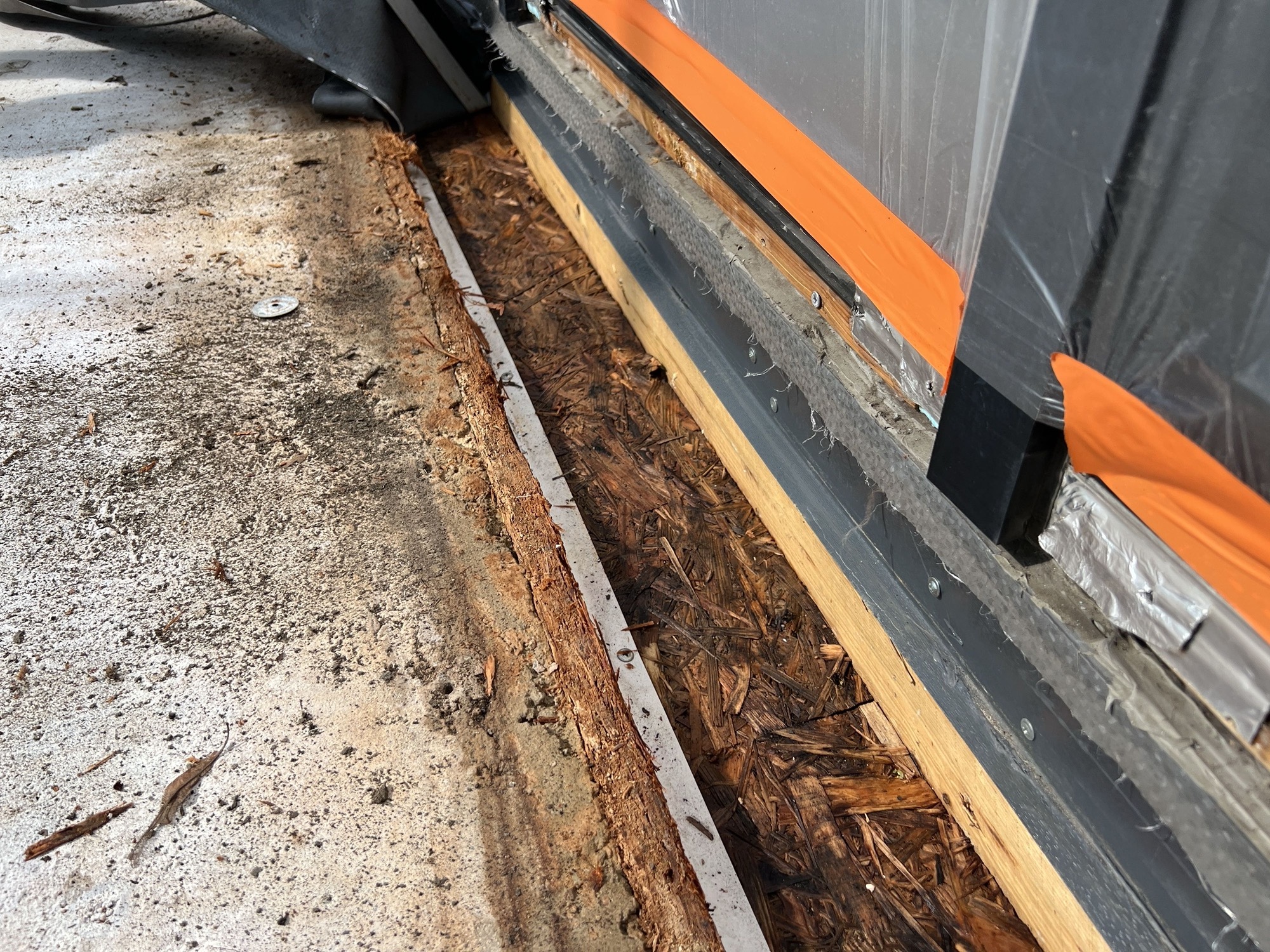

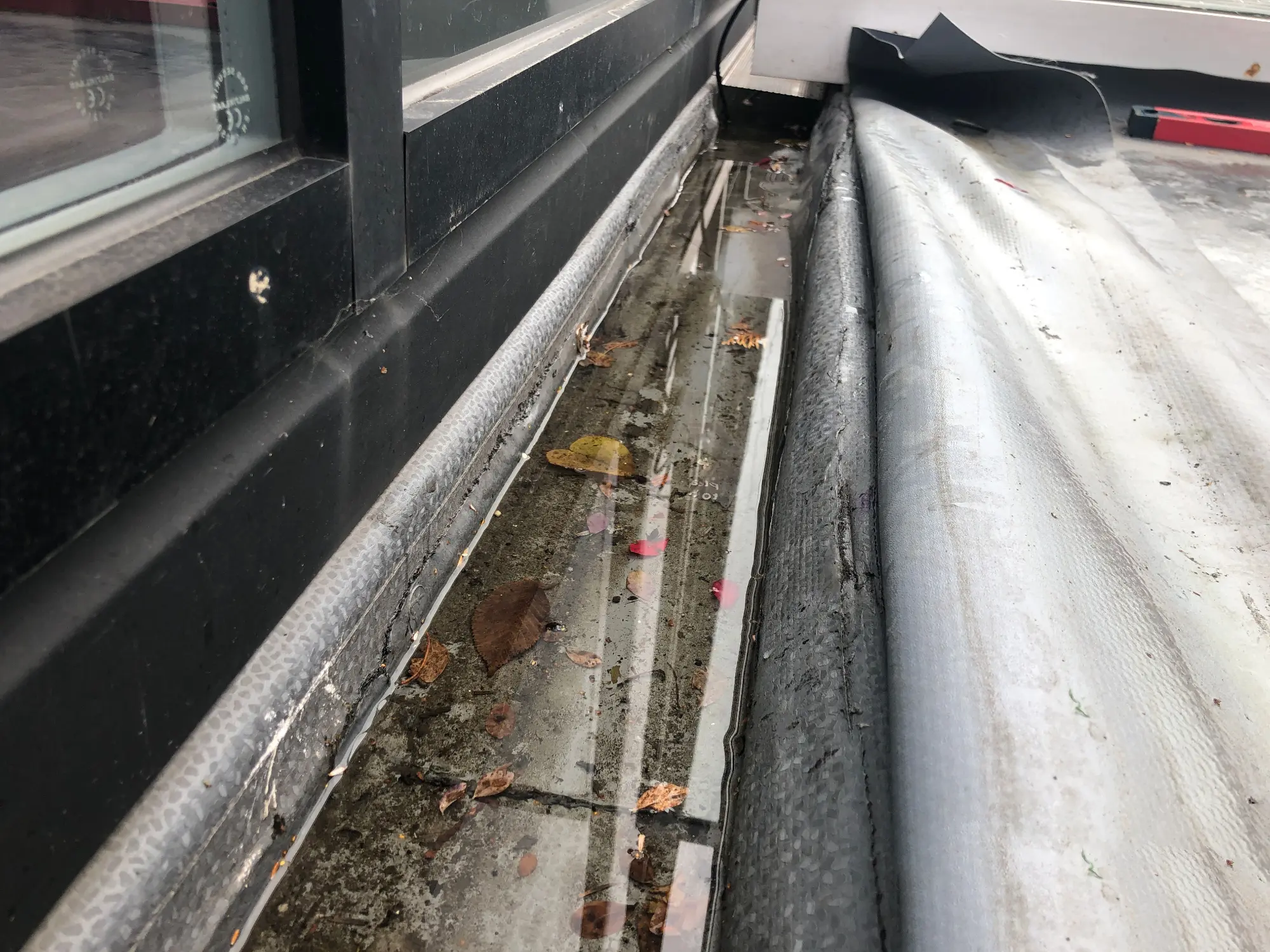

Terrassil hoonepoolses küljes vastu aknarida paikneb ka süvistatud vihmaveerenn. Probleemiks on veekindla liite saavutamine aknate ja vihmaveerenni vahel. Lahenduseks vormistasime renni roostevabast terasest paksu plekiga ning tegime liite Triflex ProDetail vedelplastiga, mis on ka meie kogemuste põhjal ainuõige lahendus, sest materjal moodustab aluspinnaga nakke 100% ulatuses

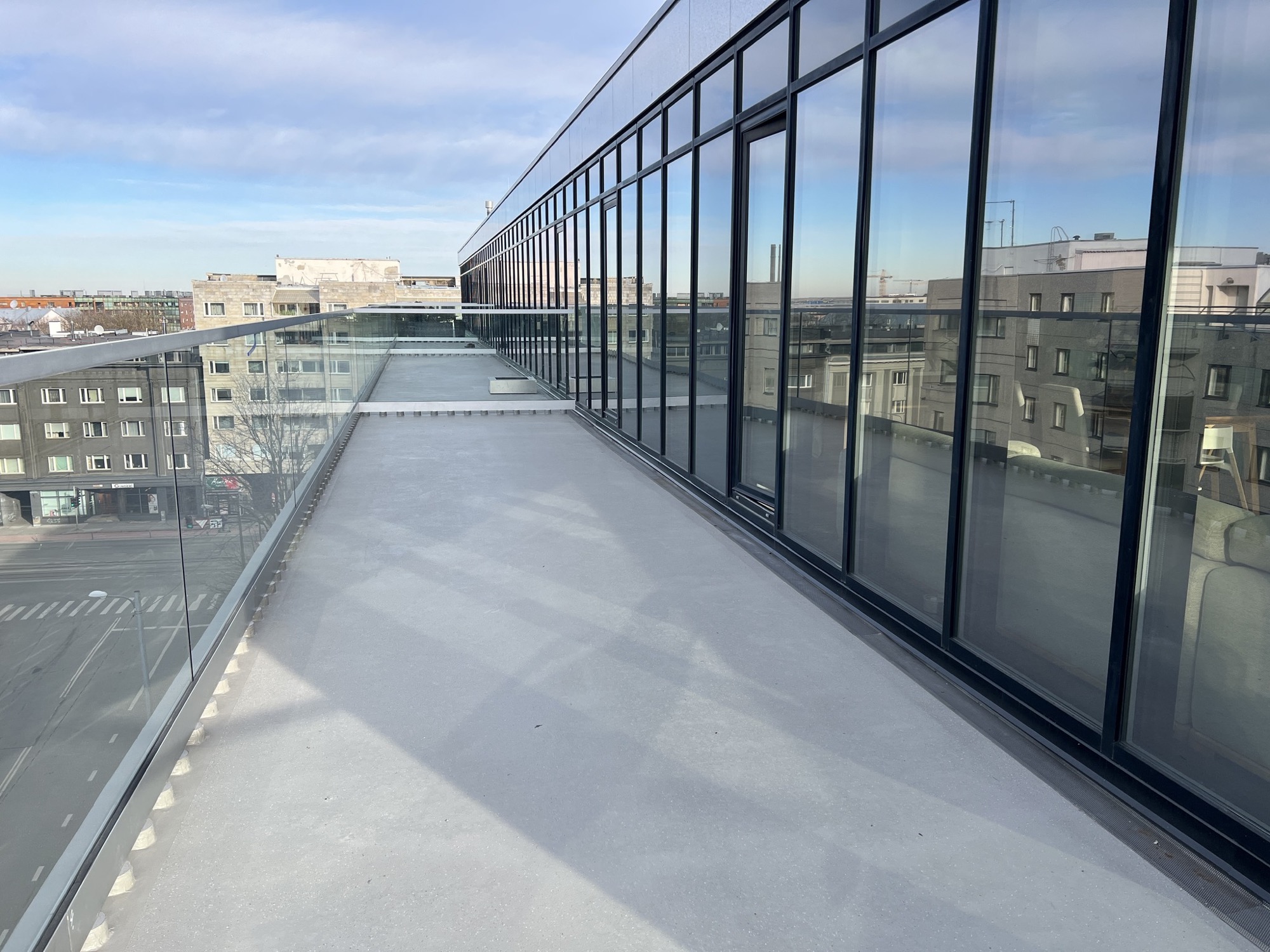

Lõpplahenduseks jäi vettpidav süsteem, mis moodustab ühtse ja pikaealise hüdroisolatsiooniga homogeense terviku mida on ka silmale ilus vaadata.

‍

‍

Lähteülesanne

• Kliendi sooviks oli olukord mõistliku hinnaga pikaealiselt lahendada
• Märgunud aluspindade asendamine või probleemile alternatiivi pakkumine
• Vihmaveelekete peatamine katuseterrassil
• Terrassi klaaspiirde kinnituste veekindlaks tegemine
• Vastupidava terrassi hüdroisolatsiooni kasutamine
• Veekindlad liited vihmaveerenni ja aknatega
• Vihmaveerenni veekindlaks tegemine

‍

Tööetappide ülevaade

1. Olemasoleva PVC terrassikatte eemaldamine ja utiliseerimine
2. Klaasist välispiirde uute tugijalgadega 50mm võrra tõstmine
3. Betoonist aluspindade lihvimine
4. Vihmaveerenni vormistamine 1mm paksuse roostevaba plekiga
5. Uute roostevabast vihmaveelehtrite paigaldamine
6. Terrassi katmine õhukese aluskonstruktsioonist niiskust eemaldava matiga
7. Mati kruntimine EPO krundiga

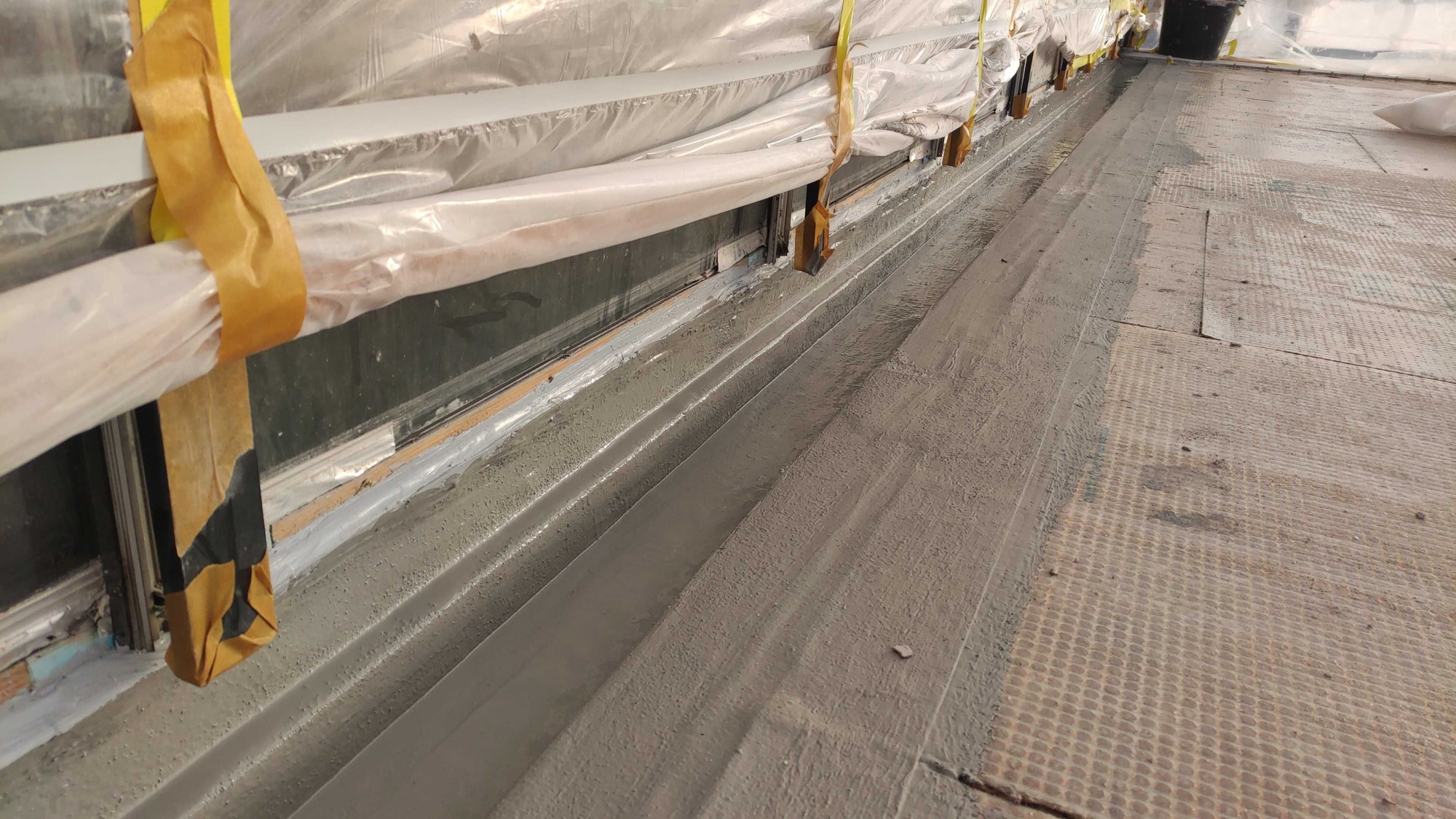

8. Vihmaveerenni, tugijalgade ja erinevate liidete veekindlaks tegemine armeeritud Triflex ProDetail vedelplastiga

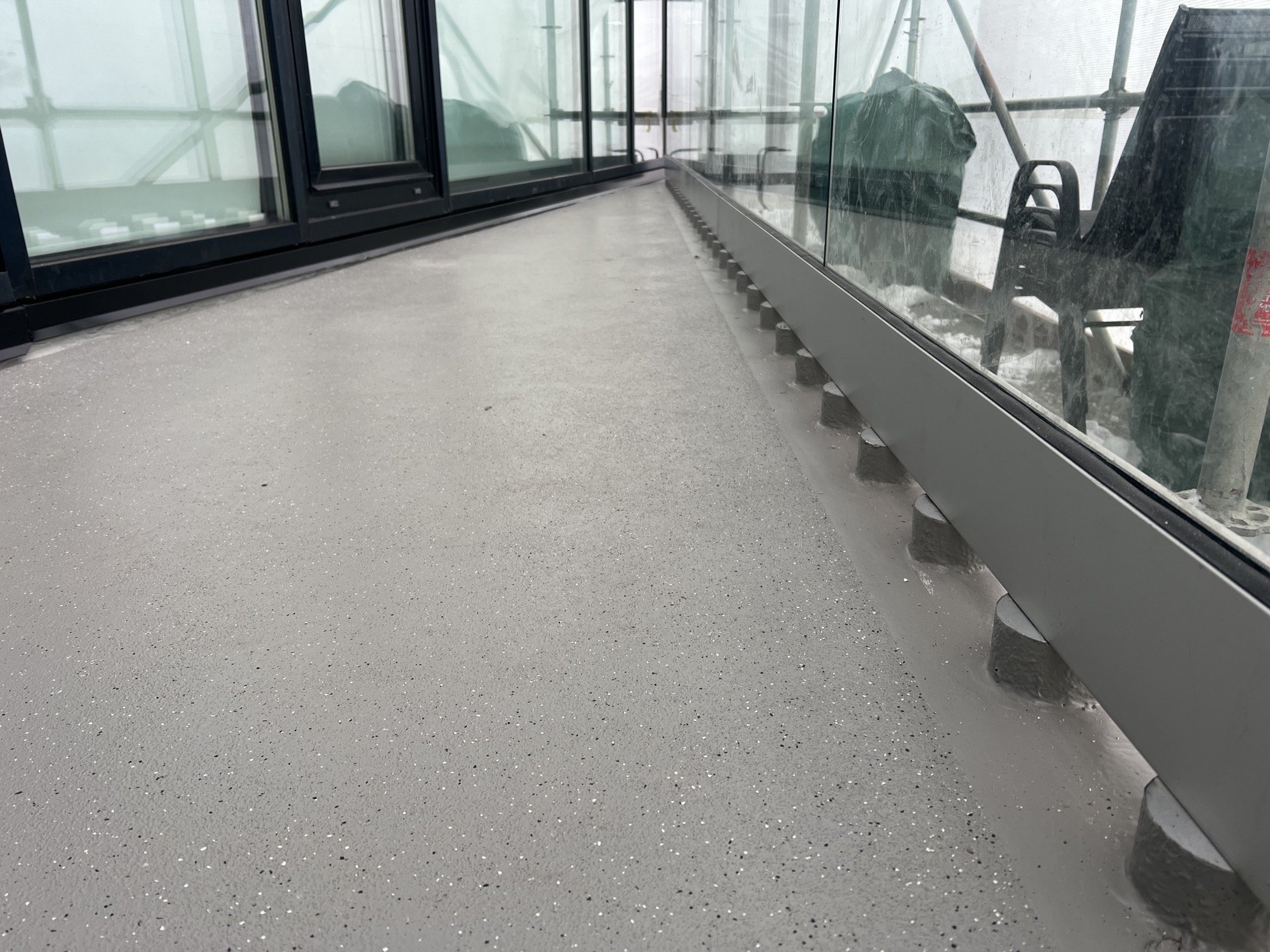

9. Terrassi horisontaalpinna katmine vedelplastsüsteemiga Triflex BTS-P. Peamised komponendid on hüdroisolatsioon ja pealmine kulumiskiht
10. Pinna karestamine kvartsliivaga ja värvimine Triflex Cryl Finish 205 vedelplastiga

‍

‍
